Aufdachanlagen machen zwar das Gros der realisierten Anlagen aus, aber Unterkonstruktionen für andere Anwendungsbereiche werden immer stärker nachgefragt. K2 Systems bietet auch abseits von Montagesystemen für Flach- und Schrägdächer stabile und leicht umzusetzende Sonderlösungen. Zur schnellen und wirtschaftlichen Realisierung kleinerer Freiflächenprojekte oder Off-Grid-Anlagen finden Sie ab sofort bei uns im QuickShop zwei vormontierte Kits: das N-Rack 2.20 CS und das N-Rack 2.20 C.
Komplettset für 24 Module

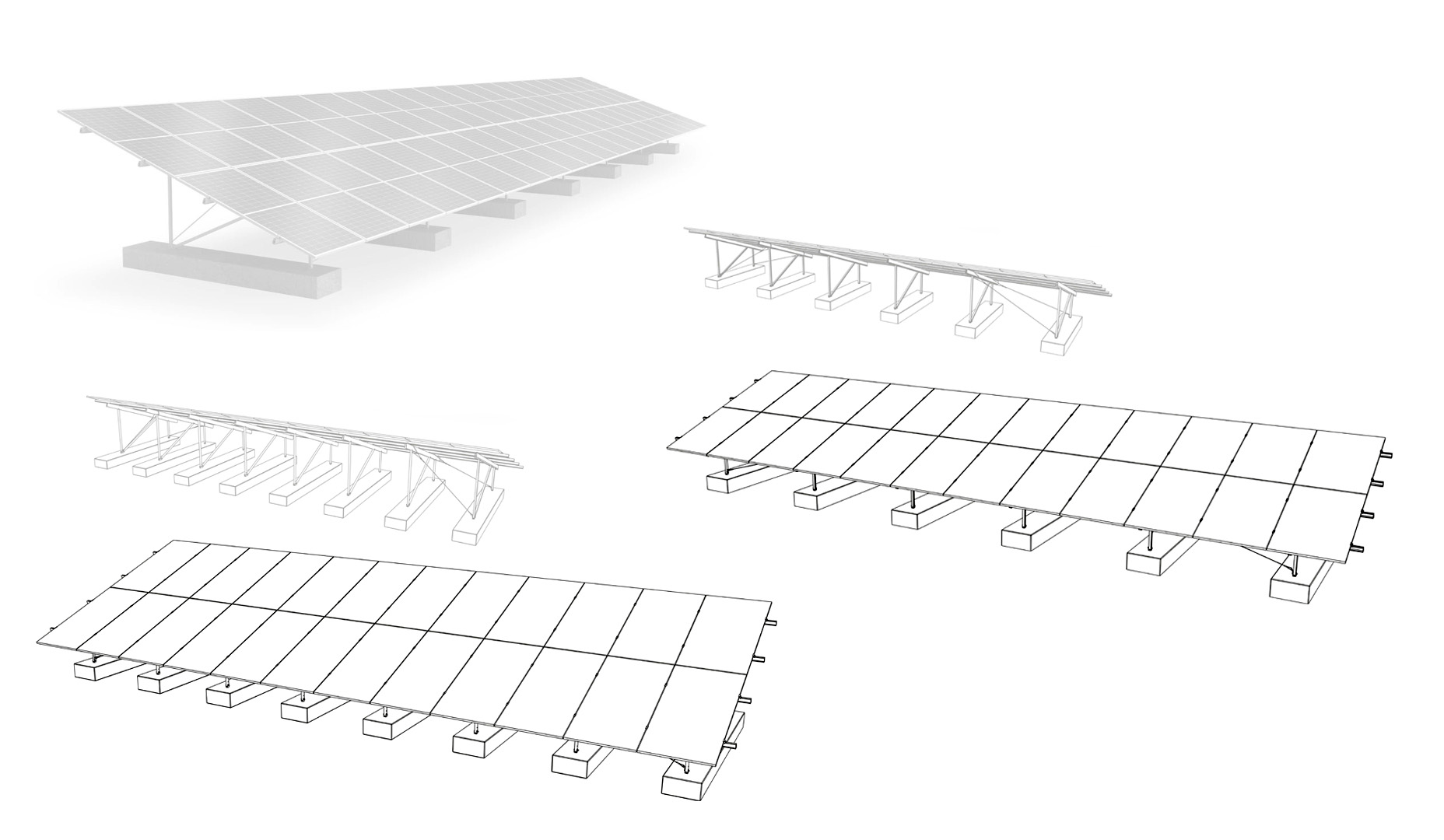

Das N-Rack 2.20 CS kann für Module mit einer Länge bis 1.905 mm bis eingesetzt werden, das N-Rack 2.20 C für größere Typen (ab 1.906 mm). Beide Kits sind für eine Konfiguration mit 2 × 12 Modulen mit 20° Neigung konzipiert, d. h. die Aufständerung ist pro Tisch mit zwei Modulreihen in Portrait-Ausrichtung umzusetzen. Alles notwendiges Material ist in den Sets enthalten. Die Montage der 6 bzw. 8 Dreiecke im Kit (Anzahl produktabhängig) erfolgt auf Betonfundamenten. Diese sind bauseits zu beschaffen und nicht Teil des Lieferumfangs. Details zur Dimensionierung und weitere wichtige Infos zur Umsetzung enthält die Montageanleitung.
Ausgelegt sind die N-Rack 2.20 C/CS für eine Last von 1,75 kN/m² Schnee bei einer Windlast von 0,67 kN/m². Sofern diese Voraussetzungen erfüllt sind, können Sie diese Kits ohne projektspezifische Planung bzw. Berechnung an vielen Orten bequem, unkompliziert und wirtschaftlich verbauen.
Produktdetails auf einen Blick
- Zwei Komplettsets für Modultypen ab einer Länge von 1.905 mm (N-Rack 2.20 CS) und größer (N-Rack 2.20 C)
- 2.20: Zwei Modulreihen à 12 Module in Portrait-Ausrichtung pro Tisch, 20° Neigung
- Flexibel anpassbare Aluminium-Komponenten (leicht zu bearbeiten und zuzusägen)
- Symmetrische, statisch optimierete Komponenten
- Lieferumfang N-Rack 2.20 CS Set: Beam 3020; Brace 715, Brace 1370, Brace 1696, CrossRail 73 in 4,55 m und 5,00 m, sowie ein Kleinteileset
- Lieferumfang N-Rack 2.20 C Set: Beam 3750, Brace 715, Brace 1625 und Brace 2072, sowie CrossRail 73 in 4,55 m und 5,00 m sowie ein Kleinteileset
Ihre Einkaufskonditionen und Informationen zu den Verfügbarkeiten entnehmen Sie wie gewohnt unserem QuickShop. Unser Vertriebsteam freut sich auf Ihre Anfragen und Bestellungen.
Unterstützung für größere Freiflächenprojekte
Wir empfehlen die Verwendung der N-Rack Kits bis zu einer Projektgröße von bis zu 500 kWp. Bitte beachten Sie, dass für größere Projektanfragen mit individuellen Rahmenbedingungen (z. B. Fundament und Lastanforderungen) eine projektspezifische Planung erforderlich sind. Eine Projektanfrage an uns muss in diesem Fall die ausgefüllte Checkliste beinhalten (siehe Link unten).
Link: Produktseite N-Rack System
Link: Montageanleitung N-Rack System (Betonfundamente)
